Концепции и применение проводимости и сопротивления в электрических системах
2024-06-26 5061

Современная электротехника и технология основаны на составном балансе между сопротивлением и электричеством.Понимание поведения электрической сопротивления и проводимости в различных материалах и конфигурациях схем не только осветляет физические законы, влияющие на электрические токи, но также способствует изменению и эффективности современных электронных устройств и энергетических систем.В центре этого исследования лежит закон Ом, который теоретизирует, что ток через проводник между двумя точками прямо пропорционален напряжению по двум пунктам и обратно пропорционально сопротивлению.В статье рассматриваются базовые свойства электрического сопротивления, исследуя, как она изменяется в зависимости от температуры и состава материала, и расширяет эти концепции до практических применений в конструкции схемы, функциональности электронных устройств и эффективности энергосистемы.Изучив воздействие сопротивления и проводимости в серии и параллельных конфигурациях схемы и их последствий в инженерных задачах, эта статья дает полное представление о опасной роли, которую эти свойства играют в развитии электрической и электронной техники.

Каталог

Понимание электрического сопротивления

Рисунок 1: Электрическое сопротивление

Электрическое сопротивление измеряет противодействие материалу потоку электрического тока, аналогично трениям, замедляющему движущиеся объекты.Закон Ома является основным для понимания электрических цепей, заявляя, что ток (я) через проводник прямо пропорционален напряжению (V.) через него и обратно пропорционально сопротивлению (р)В математическом уравнении это выражается как:V."="Ир, где сопротивление измеряется в Ом (ω).

Сопротивление зависит от свойств материала, его размеров и температуры.Более длинное проводники имеют более высокое сопротивление, потому что электроны сталкиваются с большим количеством препятствий, теряя энергию как тепло.И наоборот, большая площадь поперечного сечения снижает сопротивление, позволяя больше электронов течь с меньшим количеством столкновений.Эти отношения захватываются формулой , где ρ-удельное сопротивление, L-длина, а A-это площадь поперечного сечения.

Что такое электрическое удельное сопротивление?

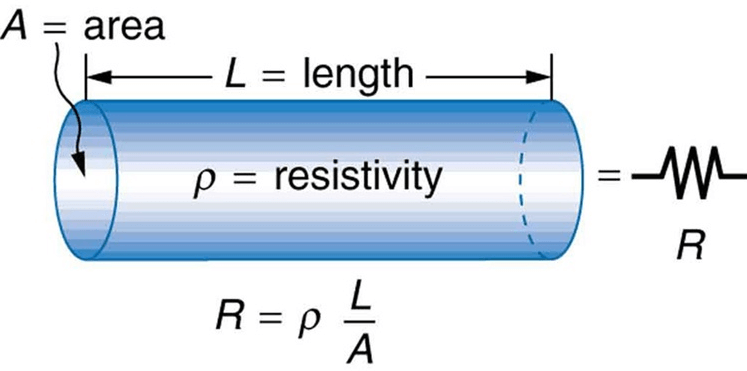

Рисунок 2: Электрическое сопротивление

Электрическое удельное сопротивление - это базовое свойство, которое измеряет, насколько сильно материал выступает против потока электрического тока.Это мера того, насколько материал может сопротивляться, несущему электрический заряд.Удельное сопротивление материала обычно представлено греческой буквой Rho (𝜌) и получено из геометрии материала и электрического сопротивления 𝑅, которое оно представляет.Формула для расчета удельного сопротивления определяется:Где 𝑅 сопротивление в Ом (ω), 𝐴-это площадь поперечного сечения, через которую течет ток в квадратных метрах (𝑚₂), 𝐿 - длина проводника в метрах (𝑚).

Сопротивление проводника R зависит от его длины L и площади поперечного сечения A. Соединение двух идентичных проводников последовательно удваивает длину и, следовательно, сопротивление, показывая, что сопротивление прямо пропорционально длине ( )С другой стороны, соединение проводников в параллельном удваивании площади поперечного сечения и пополам сопротивления, иллюстрируя его обратную пропорциональность к области ( )

Расчет равного сопротивления в параллельных цепях

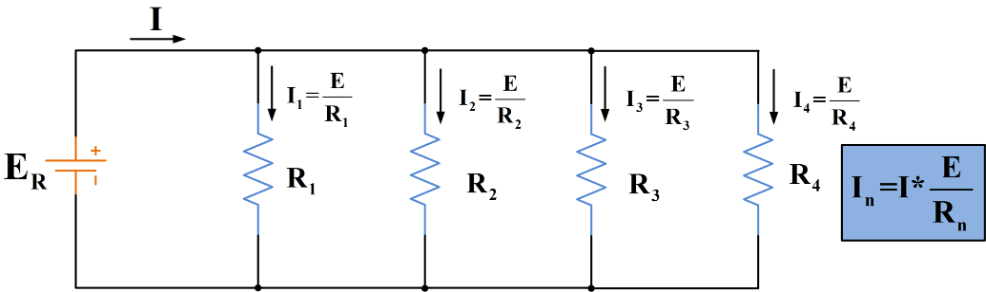

Рисунок 3: Сопротивление в параллельных цепях

Чтобы рассчитать общее сопротивление в параллельной схеме, необходимо учитывать проводимость каждого резистора, которая является обратной его сопротивлением (R).Процесс начинается с преобразования значения сопротивления каждого резистора в Siemens (ы), единицу проводимости, путем расчета 1/r для каждого резистора.Эти индивидуальные проводимости затем добавляются вместе, чтобы получить общую проводимость цепи.Нужно отменить это общее значение проводимости, чтобы найти эквивалентное сопротивление (req) всей схемы.Например, в параллельной схеме с тремя резисторами, оцененными в 10, 20 и 30 Ом, соответствующие проводимости составит 0,1 с, 0,05 с и 0,033 S. Суммирование.Схема будет приблизительно 5,46 Ом, демонстрируя, что комбинированное сопротивление в параллельной конфигурации удивительно ниже, чем сопротивление любого отдельного резистора.

Связь между температурой и сопротивлением в металлах

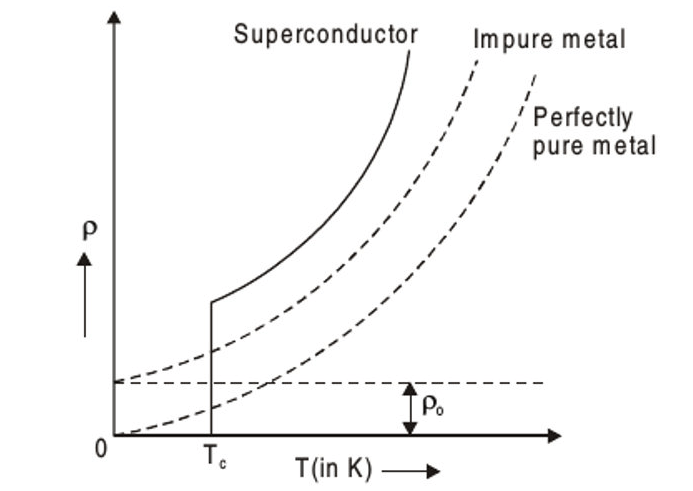

Рисунок 4: Температура и сопротивление в металлах

В металлах взаимосвязь между температурой и электрическим сопротивлением тесно связана с помощью физических свойств материала.В частности, эта связь может быть количественно определено по уравнению , где р(Т) Представляет сопротивление при любой заданной температуре ТВ р₀ Сопротивление при эталонной температуре Т₀, и α является температурным коэффициентом сопротивления.Этот коэффициент α \ alphaα является опасным фактором, который определяет, насколько изменяется сопротивление при изменении температуры.

α является положительным, что указывает на то, что сопротивление увеличивается по мере повышения температуры.Это увеличение сопротивления может быть связано с интенсификацией атомных вибраций при более высоких температурах.Поскольку атомы в металлической решетке вибрируют более сильно, они создают более хаотическую среду для потока электронов, которые являются носителями электрического тока.Эти повышенные вибрации приводят к более частым столкновениям между электронами и вибрирующими атомами, эффективно препятствуя потоку электронов и тем самым увеличивая сопротивление.Эта связь подчеркивает основное взаимодействие между тепловой энергией и подвижностью электронов в проводящих материалах.

Изменчивость удельного сопротивления между материалами

Материал	Удельное сопротивление при 20 ° С (Ом-метр)	Температурный коэффициент (за ° C)
Медь	1.68 x 10^-8	0,0039
Серебро	1.59 x 10^-8	0,0038
Алюминий	2.82 x 10^-8 2,82 x 10^-8	0,0039
Золото	2.44 x 10^-8	0,0034
Вольфрам	5.6 x 10^-8	0,0045
Железо	1.0 x 10^-7	0,0065
Платина	1.06 x 10^-7	0,0039
Вести	2.2 x 10^-7	0,0043
Резина	1 x 10^13	-0.0005
Стекло	10^9 до 10^12	-0.0005 до 0,0009
Кремний	640	-0.075

Температурные коэффициенты сопротивления

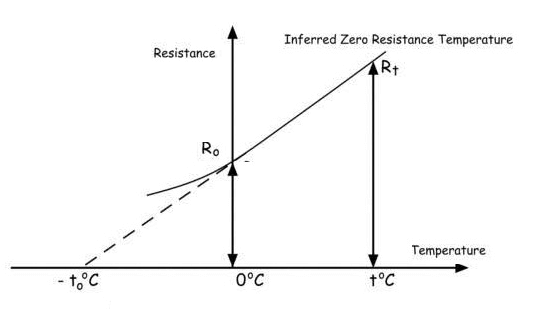

Рисунок 5: Температурные коэффициенты сопротивления

Температурные коэффициенты сопротивления являются серьезными параметрами, которые определяют, как изменяется сопротивление проводников в ответ на колебания температуры.Коэффициент определяется как скорость, с которой электрическое сопротивление материала изменяется на единицу температуры.Для большинства металлов этот коэффициент является положительным, что указывает на то, что их сопротивление увеличивается с повышением температуры.Эта особенность происходит потому, что более высокие температуры вызывают атомы в металле более сильно вибрировать, что, в свою очередь, затрудняет течь электроны, тем самым увеличивая сопротивление.

Эта характеристика особенно существенна в приложениях, которые требуют высокой точности в контроле электрических свойств в различных тепловых условиях.В электронике компоненты часто работают в пределах диапазона температур, а понимание температурного коэффициента является ядром для проектирования цепей, которые могут надежно работать при различных температурах окружающей среды.Этот коэффициент также необходим в конструкции датчиков температуры и точных резисторов, где предсказуемое изменение сопротивления температурой может использоваться для точных измерений.

Электрическая проводимость и проводимость

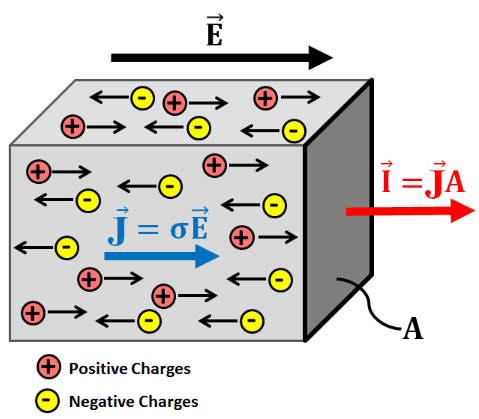

Рисунок 6: Электрическая проводимость и проводимость

Электрическая проводимость измеряет, насколько легко материал позволяет электрическому току течь, тогда как удельное сопротивление измеряет, насколько он противостоит потоку.Такие металлы, как алюминий и медь, имеют высокую проводимость из -за их низкого удельного сопротивления.Проводимость измеряется в Siemens на метр (S/M) и обозначается как σ.Соотношение между удельным сопротивлением (ρ) и проводимостью (σ) определяется уравнением σ = 1/ρ, показывая их обратную связь.

Когда несколько резисторов подключены параллельно, общая проводимость цепи увеличивается.Это связано с тем, что общее сопротивление уменьшается, что позволяет больше тока течь.Для расчета общей проводимости (г) в параллельной цепи, суммируйте проводимость каждого резистора.Проводимость резистора (г_я) является взаимным его сопротивлением (р_я), такПолемОбщая проводимость дается:

Для n резисторов параллельно, эквивалентное сопротивление () можно найти, приняв взаимную общую проводимость:

Этот принцип необходим при разработке сети распределения электроэнергии, где высокая проводимость обеспечивает минимальную потерю энергии и эффективную работу.

Единицы и измерения проводимости

Единицы и измерения проводимости необходимы в понимании электрических систем и их эффективности.Проводимость - это единица, которая измеряет, насколько хорошо компонент позволяет поток электрического тока.Ведущая проводимость базовых отношений представлена ​​формулой г"="Т.е., где я обозначает ток в Amperes и Эн Для напряжения в вольт.Эта формула указывает на то, что проводимость увеличивается по мере увеличения тока для заданного напряжения, или по мере уменьшения напряжения для данного тока.В цепях переменного тока (AC) сценарий становится более сложным из-за наличия частотно-зависимых элементов, таких как емкость и индуктивность.Эти факторы могут исказить простую прямую связь между током и напряжением, введя фазовые различия и реактивные эффекты, что может удивительно повлиять на фактическую проводимость, наблюдаемую в схеме.В системах переменного тока измерение проводимости должно учитывать эти дополнительные параметры, чтобы точно описать поведение цепи при различных рабочих частотах.

Практические формулы для проводимости и сопротивления

В электротехнике практические формулы для проводимости и импеданса являются обязательными для анализа и проектирования цепей, особенно в условиях нагрузки.Проводимость, обозначенная 𝐺, количественно определяет, насколько легко материал может провести электрический ток.Это можно рассчитать с помощью формулы , где 𝜎 представляет проводимость материала, 𝐴-это площадь поперечного сечения, через которую течет ток, а 𝑙-длина проводника.Эта формула подчеркивает, что проводимость увеличивается с большей площадью и более высокой проводимостью и уменьшается с увеличением длины проводника.

Импеданс, обозначенный как 𝑍, является более широкой концепцией, которая охватывает как резистивные, так и реактивные компоненты схемы.Расчет импеданса является основным для цепей, которые включают переменный ток (AC), где сопротивление влияет на то, как цепь реагирует на сигнал переменного тока.Импеданс определяется формулой , где 𝑅 сопротивление и 𝑋 является реактивным сопротивлением, которое может быть либо индуктивным, либо емкостным.Индуктивное реактивное сопротивление происходит в цепях с индукторами и увеличивается с частотой, в то время как емкостное реактивное сопротивление происходит в цепях с конденсаторами и уменьшается с частотой.Эта формула для импеданса предоставляет средства для понимания и предсказания, как будут вести себя цепью на различных частотах, что позволяет инженерам разрабатывать более эффективные и эффективные электронные системы.

Методы измерения проводимости

Прямое измерение с помощью OhMmeter - этот метод включает в себя непосредственное измерение сопротивления компонента с использованием OhMmeter, а затем вычисляет проводимость, принимая взаимное сопротивление.Это просто, но требует точного измерения сопротивления, особенно при очень низких или очень высоких значениях сопротивления.

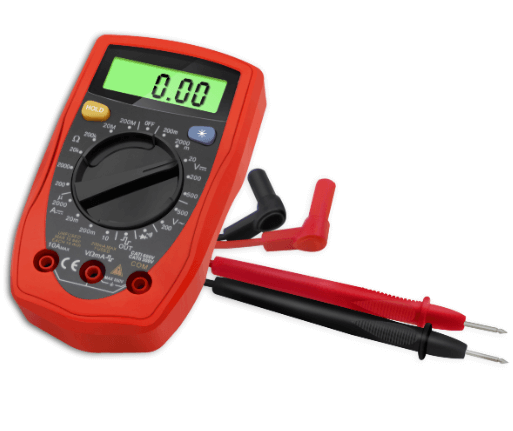

Рисунок 7: Оммет

Использование моста Уилстоун - мост Уитстоун является точным методом измерения сопротивления.Балансируя мост с известными сопротивлениями, неизвестное сопротивление можно рассчитать.Проводимость приводит к тому, что он принимает взаимное сопротивление.

Метод четырехточечного зонда - этот метод часто используется для измерения сопротивления листа тонких пленок.Он включает в себя размещение четырех коллинеарных зондов на поверхность материала.Ток проходит между внешними двумя зондами, и напряжение измеряется между внутренними двумя зондами.Этот метод сводит к минимуму ошибки из -за сопротивления контакта, что особенно переоценивает материалы с очень низким сопротивлением.

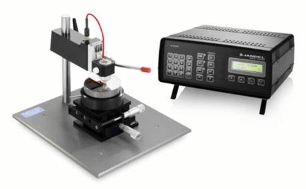

Рисунок 8: метод зонда с четырьмя пунктами

Измерение доступа в цепях переменного тока - в цепях переменного тока (AC) проводимость может быть измерена как часть допуска (что также учитывает емкостные и индуктивные элементы).Применяя известное напряжение переменного тока и измерение полученного тока, допуск может быть рассчитан и затем разделен на его реальную часть (проводимость) и воображаемой части (восприятие).

Измерение сопротивления Кельвина (четырехпроводного)-этот метод похож на четырехточечный зонд, но используется для компонентов, а не для пленок.Он включает в себя использование отдельных пар проводов для поставки тока и измерения напряжения для устранения влияния сопротивления и индуктивности тестовых свиндов и контактов, обеспечивая более точную меру сопротивления и, следовательно, проводимость.

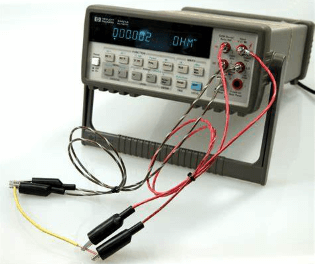

Рисунок 9: Кельвин (четырехпроводной) тестирование

Измерители проводимости - особенно используемые в химическом и биологическом применении, измерители проводимости измеряют ионную проводимость раствора.Счетчик применяет напряжение переменного тока между двумя электродами, погруженными в раствор, и измеряет ток, который течет, тем самым определяя проводимость.

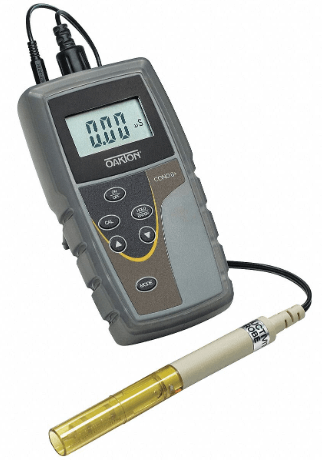

Рисунок 10: Измерители проводимости

Разница между проводимостью и сопротивлением

В электрических цепях поведение сопротивления и проводимости, когда компоненты расположены последовательно, отображает отдельные принципы.Для резисторов, размещенных последовательно, общее сопротивление рассчитывается путем простого добавления значений сопротивления каждого компонента:

Этот увеличение эффекта означает, что общее сопротивление в схеме увеличивается, что, в свою очередь, уменьшает количество тока, который может протекать через схему под заданным напряжением, в соответствии с законом Ома.В равной степени проводимость в серии конфигурации ведет себя по -разному.Общая проводимость меньше, чем проводимость наименьшего отдельного компонента в серии.Это рассчитывается с использованием взаимной суммы отдельных сопротивлений, которые сами являются взаимными индивидуальными проводимостью, как показано в формуле:

Это приводит к общей проводимости, которая ниже, чем проводимость любого отдельного компонента в схеме, отражая уменьшенную простоту потока тока через серийное расположение по сравнению с любым отдельным компонентом само по себе.

В параллельных конфигурациях схемы принципы сопротивления и проводимости демонстрируют отличительные поведения, которые облегчают повышенный поток тока через цепь.Когда резисторы подключены параллельно, общее сопротивление цепи всегда меньше, чем сопротивление наименьшего отдельного резистора.Это рассчитывается с использованием взаимной суммы отдельных сопротивлений:

В результате общее сопротивление уменьшается, что позволяет большему количеству тока протекать через цепь для данного напряжения, следуя закону Ома.В разнице, проводимость в параллельных конфигурациях суммируется напрямую, как указано ПолемЭто приводит к увеличению общей проводимости, которая удивительно повышает способность цепи проводить электрический ток.

Моделирование и цифровое моделирование

Перед физической сборкой цепей происходит необходимый процесс подробного моделирования.Дизайнеры используют сложные программные инструменты для цифровой модели и настройки различных электрических параметров, гарантируя, что схема будет функционировать как предполагаемое.Этот проактивный подход помогает в выявлении и исправлении потенциальных проблем до реализации какого -либо оборудования, что удивительно сокращает время и ресурсы, потраченные на изменения.

Процесс разворачивается в нескольких методических шагах:

Во -первых, дизайнеры достигают теоретического понимания, исследуя базовые принципы, которые управляют поведением схемы.

Во -вторых, фаза моделирования включает в себя моделирование цепей в цифровом виде, что помогает прогнозировать, как они будут работать в разных условиях.

В -третьих - после удовлетворения цифровой модели начинается фаза физической реализации, где схема построена на основе проверенных моделирования.

Последний шаг - он включает в себя жесткое тестирование собранной цепи, чтобы проверить ее производительность в отношении ожидаемых результатов, при этом корректировки, необходимые для точной настройки его работы.

Проводимость и сопротивление в инженерных задачах

Электронные устройства - В полупроводниках, таких как транзисторы и диоды, сопротивление играет необходимую роль в определении того, сколько тока может обрабатывать устройство, что, в свою очередь, влияет на ее эффективность и способность рассеивать тепло.Тщательное управление сопротивлением в этих устройствах обеспечивает оптимальную производительность и предотвращает перегрев, что может привести к сбою устройства.Это особенно здорово в приложениях, начиная от микропроцессоров в компьютерах до систем управления питанием в электромобилях, где надежность и эффективность являются лучшими.

Датчики, такие как термисторы и фотосессии, используют изменения в их сопротивлении в ответ на различные условия окружающей среды для измерения физических величин, таких как температура, свет и давление.Например, сопротивление термистора уменьшается с повышением температуры, что позволяет ему обеспечить точное измерение изменений температуры.Фотографии работают по аналогичному принципу, изменяя их сопротивление в зависимости от количества света, которое они поглощают, что опасно для таких приложений, как автоматические системы освещения и оптическая передача данных.

Сильные системы - для линий передачи сопротивление является основным фактором, который определяет, насколько эффективно мощность может быть передана на большие расстояния.Более низкое сопротивление в этих линиях удивительно уменьшает количество энергии, потерянной в качестве тепла, тем самым повышая общую эффективность систем передачи мощности.Это может снизить эксплуатационные расходы и повысить устойчивость распределительных сетей и в основном используется в сценариях с большими площадями.

При проектировании электрических сетей расчеты проводимости играют основную роль.Эти расчеты используются для оптимизации компонентов в сетке, подтверждая, что потеря энергии сводит к минимуму и что нагрузка управляется более эффективно.Правильные уровни проводимости помогают поддерживать стабильный и эффективный поток мощности по всей сети, что является ядром для удовлетворения различных требований без ущерба для надежности или производительности системы.

Телекоммуникации - В телекоммуникациях сопротивление кабелей является серьезным фактором, влияющим на ослабление сигнала.Инженеры тщательно разрабатывают эти кабели с особыми сопротивлением, чтобы минимизировать потери, когда сигналы перемещаются на большие расстояния.Эта тщательная стратегия проектирования повышает целостность сигнала и максимизирует пропускную способность, которая необходима для высокоскоростной передачи данных.При разработке сетевого оборудования, такого как маршрутизаторы и коммутаторы, проводимость становится основным фактором.Эти компоненты должны обрабатывать высокие токи с минимальным сопротивлением, чтобы обеспечить оптимальную производительность и долгосрочную долговечность.Способность маршрутизаторов и коммутаторов эффективно выполнять электроэнергию не только влияет не только на их производительность, но и на их способность сопротивляться перегревам и поддерживать надежность системы при тяжелых нагрузках данных.

Автомобильные и аэрокосмические - электромобили (EV) и авиационные системы подчеркивают важность сопротивления и проводимости в своих электрических компонентах, хотя последствия и применение заметно различаются между ними.У электромобилей сопротивление внутри батарей и проводящих компонентов является основным фактором в определении как эффективности, так и диапазона.Более низкое сопротивление в батарейках и электрических путях гарантирует, что перенос энергии максимизируется, повышая общую производительность транспортных средств и расширяя диапазон вождения.Самолетные системы требуют тщательного проектирования своих электрических систем, где необходимо для надежного работы сопротивления и проводимости.Это влияет на широкий выбор функциональных возможностей, от производительности двигателя до эффективности и надежности инструментов кабины.

Заключение

Тщательное изучение электрической сопротивления и проводимости выясняет их центральную роль в формировании эксплуатационных принципов и эффективности современных электрических и электронных систем.Динамическая взаимосвязь между сопротивлением, температурой и свойствами материала не только информирует проектирование и функциональность устройств, начиная от простых резисторов до сложных систем передачи электроэнергии, но также поддерживает серьезные достижения в технологических секторах, таких как телекоммуникации, автомобильная и аэрокосмическая инженерия.По мере того, как мы раздвигаем границы того, что возможна электрически, понимание и манипулирование этими свойствами становятся необходимыми.Понимание, взятые из изучения сопротивления и проводимости в различных конфигурациях, позволяют инженерам оптимизировать конструкции схемы, повысить производительность устройства и обеспечить энергоэффективность в нескольких приложениях.Эти знания способствуют разработке инновационных решений технических проблем, что приводит к более устойчивым, надежным и эффективным электрическим системам, которые отвечают растущим требованиям технологически развивающегося мира.

Часто задаваемые вопросы [FAQ]

1. Что происходит с проводимостью при увеличении сопротивления?

Когда сопротивление в схеме увеличивается, проводимость уменьшается.Эта связь проистекает из того факта, что проводимость количественно определяет, как легко электричество может протекать через материал.Более высокое сопротивление означает, что материал менее проводящий, поскольку он более сильно противостоит потоку электрического тока.С практической точки зрения, если вы увеличиваете сопротивление в проводе, например, с помощью более тонкого провода или материала с более низкими проводящими свойствами, способность электроэнергии проходить через проволоку уменьшается, что приводит к снижению проводимости.

2. Проводимость прямо пропорциональна сопротивлению?

В то время как сопротивление измеряет сложность, с которой электроны могут пересекать материал, проводимость измеряет, насколько легко эти электроны могут двигаться.Математически, эта связь определяется уравнением, где 𝐺 проводимость в Siemens и 𝑅 𝑅 - это сопротивление в Ом.Это означает, что по мере увеличения сопротивления проводимость должна снижаться, а когда падает сопротивление, растут проводимость.

3. Что такое элемент, который обеспечивает высокое сопротивление для проводимости?

В электротехнике элемент, предназначенный для обеспечения высокого сопротивления, известен как резистор.Резисторы являются необходимыми компонентами в цепях, где требуется контроль напряжения и тока.Они работают, препятствуя потоку электрического заряда, который можно использовать для регулировки уровней сигналов, разделения напряжений, ограниченного тока и рассеивания мощности как тепло.Уровень сопротивления резистора может широко варьироваться, чтобы удовлетворить определенные потребности, от очень низких до очень высоких значений.

4. В чем разница между током и проводимостью?

Ток, измеренный в Amperes, - это скорость, с которой электрический заряд протекает через проводник.Он представляет фактическое движение электронов, управляемое напряжением.Проводимость описывает способность материала проводить электрический ток.Это мера того, насколько хорошо материал позволяет поток электрического заряда.В то время как ток является прямым наблюдением за электрическим потоком, проводимость является свойством материала, через который протекает этот ток.Поэтому, хотя они связаны, они описывают различные аспекты электрического поведения.

5. Устойчивое сопротивление больше в больших или меньших проводах?

Размер провода, наоборот, влияет на его сопротивление.Меньшие провода имеют более высокое сопротивление, потому что они предлагают меньше места для прохождения электронов.Это связано с их меньшей площадью поперечного сечения, которая приводит к более частым столкновениям электронов с атомной структурой материала, что препятствует их потоку.Большие провода имеют большую площадь поперечного сечения, которая облегчает более плавный и более обильный поток электронов, что приводит к снижению сопротивления.
